Infrardeči kristal ZnGeP2 (ZGP).

Lastnosti izdelka

Infrardeči kristali ZnGeP2 (ZGP) imajo robove prepustnega pasu pri 0,74 in 12 µm. Vendar pa je njihov uporabni razpon prenosa od 1,9 do 8,6 µm in od 9,6 do 10,2 µm. IR nelinearni kristal ZnGeP2 ima največji nelinearni optični koeficient in relativno visok prag laserske poškodbe. Kristali NLO Crystals ZGP se lahko uspešno uporabljajo v različnih aplikacijah: pretvorba laserskega sevanja CO2 in CO v skoraj IR območje z generiranjem in mešanjem harmonik, učinkovit SHG impulznega CO, CO2 in kemičnega DF-laserja ter učinkovita pretvorba navzdol Holmijeve, tulijeve in erbijeve valovne dolžine laserja do srednjih infrardečih valovnih dolžin s postopkom OPO.

Coupletech Co., Ltd. ponuja IR materiale ZGP kristale z BBAR premazi z visokim pragom poškodb in najnižjim absorpcijskim koeficientom α < 0,05 cm-1 (pri valovnih dolžinah črpalke 2,05 - 2,1 µm) za aplikacije OPO. Tipičen absorpcijski koeficient je <0,03 cm-1 v območju 2,5 - 8,2 µm. Zaradi velikih nelinearnih kristalnih koeficientov (d36=75pm/V), širokega razpona infrardeče prosojnosti (0,75-12μm), visoke toplotne prevodnosti (0,35W/(cm·K)), visokega praga poškodb laserja (2-5J/cm2) in dobro obdelovalne lastnosti, IR materiali Kristal ZnGeP2 je bil imenovan za kralja infrardečih nelinearnih optičnih kristalov in je še vedno najboljši material za frekvenčno pretvorbo za visoko zmogljivo, nastavljivo infrardečo lasersko proizvodnjo.

Zaradi teh edinstvenih lastnosti je znan kot eden najbolj obetavnih materialov za nelinearne optične aplikacije. ZGP lahko ustvari 3–5 μm neprekinjen nastavljiv laserski izhod s pomočjo tehnologije optičnega parametričnega nihanja (OPO). Laserji, ki delujejo v atmosferskem prenosnem oknu 3–5 μm, so zelo pomembni za številne aplikacije, kot so infrardeči protiukrepi, kemični nadzor, medicinski aparati in daljinsko zaznavanje.
Naša zmogljivost:
Tehnologija dinamičnega temperaturnega polja je bila ustvarjena in uporabljena za sintezo polikristalnega ZGP. S to tehnologijo je bilo v enem zagonu sintetiziranih več kot 500 g polikristalnega ZGP visoke čistosti z velikimi zrni.
Metoda Horizontal Gradient Freeze v kombinaciji s tehnologijo Directional Necking Technology (ki lahko učinkovito zmanjša gostoto dislokacij) je bila uspešno uporabljena za rast visokokakovostnih kristalov ZGP.

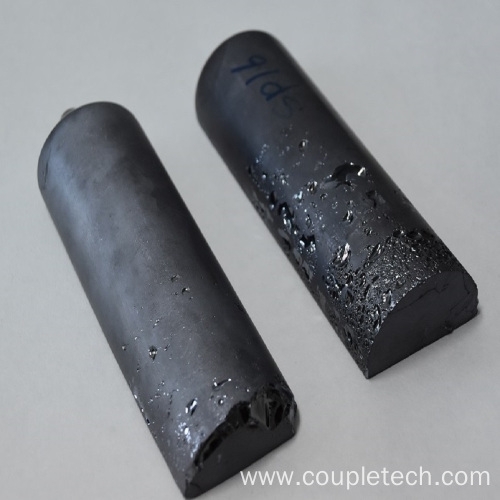

Kilogramski visokokakovostni kristal ZGP z največjim premerom na svetu (Φ55 mm) je bil uspešno pridelan z metodo vertikalnega gradientnega zamrzovanja.
Kristalne naprave z odlično zmogljivostjo so bile dosežene zaradi visoke kakovosti kristalov in tehnologije obdelave kristalov na visoki ravni (3-5μm srednje infrardeči nastavljiv laser je bil ustvarjen z učinkovitostjo pretvorbe, večjo od 56%, pri črpanju z 2μm Izvor svetlobe).
Nudimo lahko naprave ZnGeP2 in originalne kristale, ki so bili pridelani v množičnem obsegu z visoko enakomernostjo, nizkim absorpcijskim koeficientom, dobro stabilnostjo in visoko učinkovitostjo pretvorbe. Hkrati smo vzpostavili celoten nabor platform za testiranje zmogljivosti kristalov, zaradi česar lahko strankam nudimo storitve testiranja zmogljivosti kristalov.
